Може ли автоматичната машина за навиване да бъде надстройката, от която се нуждае вашата работилница за уплътнения?

Промишленият сектор за производство на уплътнения е в процес на значителна трансформация. С глобалния пазар на промишлени уплътнения, оценен на приблизително 12,8 милиарда долара през 2025 г. и прогнозиран да достигне 21,08 милиарда долара до 2034 г., нарастващ с CAGR от 5,7%, производителите по света са изправени пред нарастващ натиск за мащабиране на производството, като същевременно поддържат строги стандарти за качество. Очаква се само Азиатско-тихоокеанският регион да нарасне от 4,75 милиарда долара през 2025 г. до 6,43 милиарда долара до 2030 г. при CAGR от 6,3%, което показва значително търсене на решения за уплътняване в индустриите за рафиниране, нефтохимическа, химическа обработка и производство на енергия.

Спирално навитите уплътнения (SWG) остават сред най-широко използваните уплътнителни решения за фланци с повдигната повърхност в промишлени приложения с високи изисквания. Те се състоят от редуващи се слоеве от метална намотка (обикновено неръждаема стомана) и пълнежен материал като гъвкав графит или политетрафлуороетилен (PTFE), навити в спираловидна форма, предлагащи отлично възстановяване на компресията и уплътняване в широк диапазон от температури и налягания.

Въпреки това, постигането на постоянно качество на уплътнението изисква повече от просто основни възможности за навиване. Много работилници продължават да разчитат на ръчни или полуавтоматични процеси на навиване, което води до променливост в плътността на навиване, разпределението на пълнителя и целостта на крайния продукт. Това повдига важен въпрос за производителите на уплътнения: Може ли автоматична машина за навиване да бъде надстройката, от която се нуждае вашата работилница за уплътнения?

Разбиране на основните предизвикателства при производството на спирални уплътнения

Преди да проучите решенията за автоматизация, от съществено значение е да разберете ключовите болни точки, които измъчват традиционните операции за производство на уплътнения. Производствените мениджъри и операторите на цеховете постоянно съобщават за следните предизвикателства:

Несъответствия при ръчно навиване

Процесите на ръчно навиване въвеждат значителна променливост в производството на уплътнения. Напрежението, приложено върху металните ленти, плътността на пълнежния материал и еднаквостта на стъпката на навиване могат да варират драматично между операторите и дори между партидите, произведени от един и същ оператор. Според техническата литература текущото качество на производство на спирално навити уплътнения често не достига индустриалните стандарти, като различните пълнители показват различни механични и уплътняващи свойства в зависимост от прецизността на производството.

Изследванията показват, че плътността на намотките значително влияе върху поведението на уплътнение. Тестовете за компресия не корелират непременно пряко с оптималната способност за уплътняване на спирално навитите уплътнения – последователните параметри на навиване са от решаващо значение за постигане на надеждна производителност в производствените партиди.

Тежести за контрол на качеството и съответствие

Придържането към международните стандарти като ASME B16.20, ASME B16.5, BS1560 и ASME B16.47 е задължително за уплътнения, използвани в критични приложения като нефтопроводи и газопроводи, рафинерии и химически заводи. Съответствието изисква документирана дебелина на лентата (обикновено 0,15–0,25 mm), контролирана стъпка на навиване и правилен избор на материал за вътрешни и външни водещи пръстени.

Ръчните операции затрудняват последователното документиране и проследяване на тези параметри. Всяко уплътнение изисква проверка на дебелината на пълнителя, плътността на намотката и целостта на точковото заваряване – задачи, които отнемат все повече време с нарастването на производствените обеми.

Интензивност на труда и пропуски в уменията

Традиционното производство на спираловидни уплътнения изисква опитни оператори, които разбират нюансите на подаването на метални ленти, обработката на пълнежния материал и контрола на напрежението. Кривата на обучение е стръмна и опитен персонал става все по-трудно да се намери, тъй като работната сила в производството застарява. Полуавтоматичните машини за навиване често не могат да измерят диаметъра или броя на навивките, не могат да регулират напрежението на стоманения ремък и в крайна сметка компрометират качеството на продукта.

Освен това разходите за труд продължават да растат в основните производствени региони. Сервизи, които не могат да подобрят производителността на всеки оператор, се сблъскват със свиващи се маржове на печалба, дори когато търсенето на пазара нараства.

Как автоматизацията трансформира производството на спирални уплътнения

Автоматичните машини за навиване се справят систематично с всяко от тези предизвикателства. Съвременните автоматични машини за навиване на спирално навити уплътнения включват характеристики, които коренно променят производствените възможности.

Прецизен контрол чрез програмируеми системи

Усъвършенстваните машини за автоматично навиване използват програмируеми логически контролери (PLC) или системи за компютъризирано цифрово управление (CNC), за да управляват всеки аспект от процеса на навиване. Операторите въвеждат целеви размери, параметри за плътност на пълнежа и настройки за скорост на навиване – и машината изпълнява цялата последователност автоматично.

- Контрол на диаметъра: Напълно автоматичните машини за навиване осигуряват прецизни устройства за контрол на външния диаметър, които подобряват стабилността на качеството на продукта. Операторите просто зареждат суровини, въвеждат необходимите данни и количество уплътнение и машината автоматично подава графитен пълнител и стоманен обръч, за да завърши производството.

- Автоматизация на точково заваряване: Съвременните автоматични машини за навиване включват функции за автоматично точково заваряване, които осигуряват последователно поставяне и проникване на заваръчния шев, елиминирайки основния източник на ръчна променливост.

- Оптимизиране на захранването на пълнителя: Ново проектираните направляващи компоненти за графитен пълнител спомагат за постигане на перфектен завършек на уплътнението от двете страни, осигурявайки равномерно разпределение на пълнителя по време на процеса на навиване.

Печалби в производителността от многомашинна работа

Едно от най-завладяващите предимства на автоматичните машини за навиване е способността им да позволяват наблюдение на няколко машини. Един оператор може да наблюдава множество автоматични машини за навиване едновременно, като значително увеличава производителността на работен час. Някои автоматични машинни конфигурации със спирално навити уплътнения позволяват на един оператор да наблюдава пет машини едновременно, като производствените темпове достигат до 12 секунди на парче за стандартни размери.

За уплътнения с по-голям диаметър автоматичните машини за хоризонтално навиване, оборудвани със серво мотори за задвижване на формовъчни ролки, решават основния проблем с плоскостта на уплътненията – често срещан проблем при производството на спираловидни уплътнения с големи размери. Тези машини автоматично контролират размера на уплътнението, извършват точково заваряване и изрязват стоманени обръчи без намесата на оператор по време на производствения цикъл.

Съгласуваност в производствените партиди

Когато работилницата премине към оборудване за автоматично навиване, променливостта между партидите се срива драматично. Една и съща програма дава един и същ резултат всеки път - независимо дали машината работи с едно уплътнение или с хиляда. Тази последователност е особено ценна за работилници за уплътнения, доставящи индустрии със строги изисквания за качество, включително:

- Преработка и рафиниране на въглеводороди

- Нефтохимическа преработка

- Химическо производство

- Производство на електроенергия

- Целулоза и хартия

- Проучване и транспортиране на нефт и газ

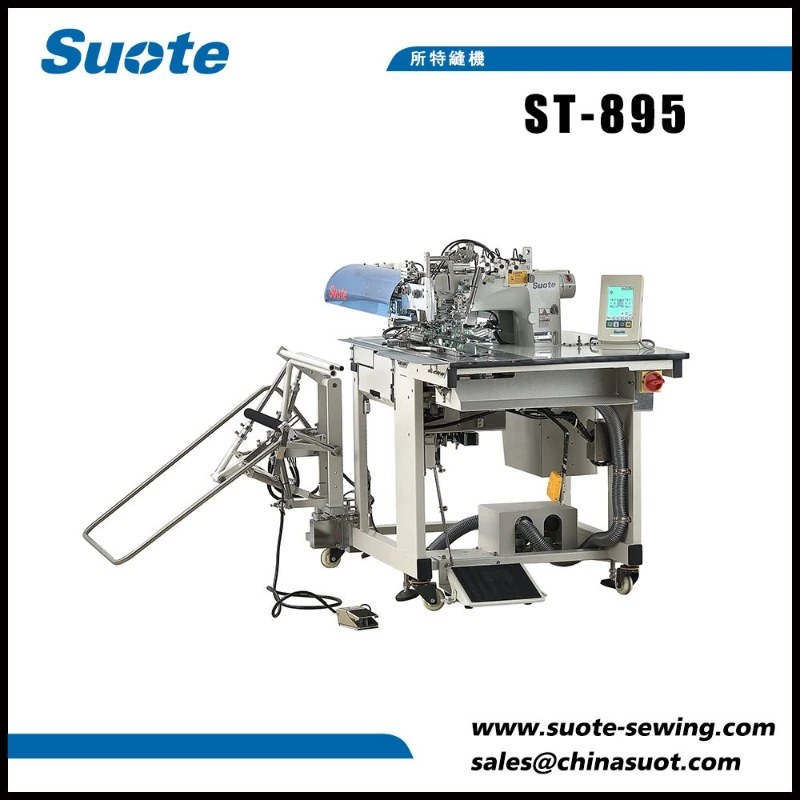

ПриСУОТЕ(Zhejiang Suote Sewing Machine Mechanism Co., Ltd.), инженерният подход към прецизното производство се простира в множество продуктови линии. Разположена в град Yueqing, провинция Zhejiang, Китай, компанията оперира от съоръжение с площ от 40 000 квадратни метра, създадено през 2000 г. и е разработила специализирани машини, подкрепени от години производствен опит. Същият ангажимент за прецизна автоматизация, който ги движиАвтоматична джобна машина за заваряване с двойна иглена шевна главаинформира техния подход към оборудването за производство на уплътнения. Системите за контрол на качеството на компанията и непрекъснатите иновации се фокусират върху семинарите, търсещи надеждни автоматизирани решения.

Техническите спецификации с един поглед

Разбирането на възможностите на машината е от съществено значение, когато оценявате дали машината за автоматично навиване отговаря на вашите специфични производствени изисквания. Въпреки че различните производители предлагат различни конфигурации, следващата таблица очертава основните технически параметри, типични за съвременните машини за автоматично навиване на спирално навито уплътнение:

Тези спецификации показват, че автоматичните машини за навиване не са просто постепенни подобрения спрямо ръчните методи – те представляват фундаментална промяна в производствените възможности. Способността да се произвеждат уплътнения с постоянна плътност на навиване, прецизен контрол на диаметъра и автоматично точково заваряване трансформира това, което сервизите могат да постигнат.

Индустриални приложения, стимулиращи търсенето на автоматизация

Спирално навитите уплътнения намират приложение в изключително широк спектър от индустриални сектори. Разбирането на тези приложения помага на сервизите за уплътнения да оценят пазарните възможности, достъпни с автоматизирани производствени възможности.

Нефт и газ

Петролната и газовата промишленост представлява един от най-големите потребители на спирално навити уплътнения. Тези уплътнения се използват широко в рафинерии, съоръжения за преработка на природен газ, офшорни платформи и тръбопроводни връзки. Те са идеални за приложения за обработка и рафиниране на въглеводороди, където контролът на течовете е критичен и работната среда е агресивна.

Спирално навитите уплътнения отдавна се използват като уплътнителни елементи в рафинерии, химически заводи, газови инсталации, пречиствателни станции за вода и обща конструкция на тръбопроводи. За тези приложения постоянното качество на уплътненията пряко влияе върху безопасността, екологичното съответствие и експлоатационното време.

Химическа и нефтохимическа обработка

Химическите заводи изискват уплътнения, които издържат на корозивни среди, широк температурен диапазон и колебания в налягането. Спиралните навити уплътнения, произведени с намотка от неръждаема стомана 316L и гъвкав графитен или PTFE пълнител, осигуряват отлична херметичност, топлоустойчивост и химическа устойчивост в различни течности. Използването на неръждаема стомана 316SS с повишена устойчивост на корозия е идеално за суровите среди, типични за нефтени, газови, нефтохимически и химически операции.

Производство на електроенергия

От конвенционалните топлоелектрически централи до ядрените съоръжения, уплътненията играят критична роля в парните системи, охладителните вериги и границите на херметизацията. Спирално навитите уплътнения осигуряват възстановяването на компресията, необходимо за поддържане на уплътненията чрез термични цикли, което ги прави незаменими в приложения за производство на електроенергия.

Храна и напитки

Дори съоръженията за преработка на храни и напитки използват спирално навити уплътнения, особено в парни системи, топлообменници и санитарни тръбопроводи, където целостта на уплътнението е от съществено значение за качеството и безопасността на продукта.

Познания за материалите: избор на неръждаема стомана и пълнител

Операторите на работилници, обмислящи инвестиция в автоматична машина за навиване, трябва да разбират материалите, които ще обработват. Ефективността на спирално навитото уплътнение зависи в голяма степен от подходящия избор на материал както за металната намотка, така и за пълнителя.

Метални намотъчни материали

Неръждаемата стомана 316L е обичаен материал за навиване на спирално навити уплътнения, предлагащ температурна устойчивост от -150°F до 1400°F (-100°C до 760°C). Металната лента обикновено е с V-образна или W-образна форма, навита заедно с неметален пълнител чрез ламиниране и спирално навиване, с точково заваряване, приложено в краищата за закрепване на структурата.

Пълнежни материали

Гъвкавият графит и PTFE представляват двата основни пълнителни материала, използвани в спирално навити уплътнения. Всеки предлага различни предимства:

За работилници, които искат да интегрират прецизна автоматизация в своите производствени операции,СУОТЕИнженерната експертиза на , осигурява основата. Същата прецизност, която характеризира anАвтоматична джобна машина за заваряване с двойна иглена шевна главаразширява се до автоматизирани решения за навиване, предназначени за производство на уплътнения. Всяка автоматична джобна машина за заваряване с двойна иглена шевна глава, произведена от SUOTE, отразява ангажимента на компанията за контрол на качеството и непрекъснати иновации. Независимо дали конфигурирате автоматична джобна машина за заваряване с двойна иглена шевна глава за приложения в облекло или адаптирате подобни принципи на автоматизация за навиване на уплътнение, основната инженерна дисциплина остава последователна.

Често задавани въпроси

Какви специфични подобрения на качеството може да осигури автоматичната машина за навиване в сравнение с ръчното навиване?

Машините за автоматично навиване осигуряват измерими подобрения на качеството в множество измерения. Първо, те елиминират променливостта, предизвикана от оператора, в напрежението на намотката - една и съща програма прилага идентично напрежение към всяко уплътнение. Второ, те осигуряват равномерно разпределение на пълнителя чрез контролирани механизми за подаване, предотвратявайки кухини или свръхконцентрация, често срещани при ръчни операции. Трето, автоматичното точково заваряване осигурява последователно поставяне и проникване на заваръчния шев, намалявайки риска от развиване на уплътнението по време на обслужване. Изследванията показват, че плътността на навиване значително влияе върху поведението на запечатване и автоматичните системи поддържат оптимална плътност по време на производствените серии. Освен това модерните автоматични машини с PLC контрол могат да съхраняват производствени параметри за всеки тип уплътнение, което позволява бързи, повтарящи се превключвания между различни спецификации. За сервизите, доставящи индустрии със строги изисквания за качество, проследимостта на документацията, осигурена от автоматизирани системи, също поддържа съответствие със стандарти като ASME B16.20.

Как скоростта на производство на автоматична машина за навиване се превръща в реална производителност на работилницата?

Спецификациите за производствена скорост трябва да се тълкуват в контекста на цялостните операции на цеха. Типична автоматична машина за навиване произвежда стандартно ANSI 2" спирално навито уплътнение за приблизително 12 секунди, като 6" уплътнения изискват 18-30 секунди в зависимост от конфигурацията на машината. Въпреки това, най-значимите печалби в производителността идват от работата с няколко машини. Един оператор може да контролира пет автоматични машини за навиване едновременно, намалявайки разходите за труд за уплътнение с до 80% в сравнение с ръчните конфигурации с един оператор на машина. Машините продължават производството без намеса на оператор между циклите, което означава, че една осемчасова смяна може да произведе хиляди стандартни уплътнения. За уплътнения с голям диаметър, надвишаващи 500 мм, хоризонталните машини за навиване със серво моторно задвижване поддържат производителността, като същевременно решават проблемите с плоскостта, които обикновено изискват преработка при ръчно производство. Сервизите трябва да вземат предвид както времето за цикъл, така и ефективността на труда, когато изчисляват възвръщаемостта на инвестицията в автоматизация.

Кои са основните съображения при избора на автоматична машина за навиване за работилница, която произвежда различни размери уплътнения?

Няколко фактора трябва да ръководят процеса на подбор за сервизи, работещи с различни спецификации на уплътнението. Диапазонът на диаметъра е основното съображение – стандартните машини за вертикално навиване обикновено поемат 15 mm до 500 mm, достатъчно за повечето промишлени размери на фланци до ANSI 20". Работилниците, произвеждащи по-големи диаметри до 1600 mm, трябва да обмислят хоризонтални конфигурации. Възможностите за обработка на материали също имат значение: потвърдете, че машината може да обработва както предварително формовани ленти от неръждаема стомана във формата на палачинка, така и плоски ленти от макари с 20-25 килограма. Интерфейсът на системата за управление трябва да позволява бързи промени в програмата между различните типове уплътнения, в идеалния случай със сензорен екран и съхранение на програми за често произвеждани уплътнения, проверете дали машината поддържа и двете конфигурации – новите направляващи компоненти значително подобряват качеството на покритие от двете страни на уплътнението спецификациите на уплътнението, преди да се ангажирате с каквото и да е оборудване.

Интеграция с Workshop Operations

Внедряването на автоматични машини за навиване изисква внимателно интегриране в съществуващите работни процеси на работилницата. Следните съображения спомагат за успешното осиновяване:

Планиране на етажното пространство

Стандартните машини за автоматично навиване обикновено заемат приблизително 1200×900×1750mm до 1400×1050×1650mm подово пространство. Конфигурациите с няколко машини изискват достатъчно пространство за движение на оператора между единиците, съхранение на суровини и събиране на готови уплътнения. Въпреки това, пространствената ефективност на автоматичните машини обикновено превъзхожда ръчните работни станции, когато се сравнява продукцията на единица.

Изисквания за обучение

Докато автоматичните машини за навиване намаляват зависимостта от висококвалифицирани навивачи, операторите все още изискват обучение за настройка на програмата, зареждане на материал, проверка на качеството и основна поддръжка. Повечето производители предоставят изчерпателни програми за обучение, обхващащи тези аспекти. Кривата на обучение е значително по-кратка, отколкото при овладяването на ръчно навиване, което позволява на сервизите да разполагат нови оператори по-бързо.

Интегриране на осигуряване на качеството

Автоматичните машини улесняват интегрираното осигуряване на качеството. Чрез съхраняване на производствените параметри и автоматично записване на данните за навиване на всяко уплътнение, сервизите могат да предоставят на клиентите документирана проследимост, която ръчните операции не могат да съпоставят. Тази способност става все по-ценна при доставка на проекти, които изискват пълни сертификати за материали и производство.

Ролята на прецизното производство в еволюцията на цеха за уплътнения

Индустрията за производство на уплътнения се развива към по-голяма автоматизация, водена от изискванията на клиентите за постоянно качество, регулаторни изисквания за документация и конкурентен натиск за подобряване на производителността. Сервизите, които продължават да разчитат на методи за ръчно навиване, все повече ще се борят да се конкурират с автоматизираните операции, които произвеждат превъзходни продукти на по-ниски разходи за единица.

СУОТЕпредставлява пример за способност за прецизно производство, на който сервизите за уплътнения могат да се позовават, когато обмислят партньори за автоматизация. Специализацията на компанията в автоматизираните машини, подкрепена от съоръжение от 40 000 квадратни метра и години производствен опит, демонстрира как специалното инженерно внимание произвежда надеждно оборудване. Независимо дали разглеждатеАвтоматична джобна машина за заваряване с двойна иглена шевна главаза приложения в облеклото или проучване на автоматизирани решения за навиване на уплътнения, основният принцип остава постоянен: прецизната автоматизация подобрява консистенцията, намалява променливостта и подобрява цялостната производствена способност.

Заключение

Връщайки се към въпроса, зададен в началото – Може ли автоматична машина за навиване да бъде надстройката, от която се нуждае вашата работилница за уплътнения? — отговорът зависи от конкретните обстоятелства в сервиза. Въпреки това, за повечето търговски производители на уплътнения, обслужващи взискателни промишлени клиенти, доказателствата силно подкрепят автоматизацията.

Пазарът расте. Предвижда се глобалното търсене на промишлени уплътнения да нарасне значително до 2034 г., като спираловидно навитите уплътнения остават централни за уплътнителните приложения в нефт и газ, химическа обработка и производство на електроенергия. Изискванията за качество стават все по-строги. Стандартите на ASME определят точни параметри за дебелина на лентата, стъпка на навиване и плътност на пълнителя, които автоматичните машини постоянно постигат. Трудовите предизвикателства се засилват. Квалифицираните навивачи се пенсионират, а на новите оператори им трябват месеци, за да достигнат приемливи нива на производителност с ръчни методи.

Машините за автоматично навиване се справят с всички тези предизвикателства, като същевременно осигуряват допълнителни предимства: документирана проследимост на качеството, намалена преработка, по-ниски разходи за труд на единица и възможност за мащабиране на производството без пропорционално увеличаване на персонала.

За мениджърите на цехове, които оценяват това надграждане, препоръката е да започнат с задълбочен анализ на текущите производствени данни. Изчислете текущия процент на отказ, средните производствени скорости, разходите за труд за уплътнение и оплакванията на клиентите относно качеството. Сравнете тези цифри с типични подобрения, докладвани от сервизи, които са автоматизирали своите операции по навиване. Разликата между ръчното и автоматичното изпълнение често е достатъчно значителна, за да оправдае инвестицията в предвидим период от време.

Пейзажът на производството на уплътнения се променя. Сервизите, които включват автоматизация, ще бъдат позиционирани да уловят нарастващото пазарно търсене с постоянно качество и конкурентни цени. Тези, които забавят, рискуват да бъдат изоставени, тъй като клиентите все повече определят автоматизирано производство за критични приложения за запечатване.
